Grafana via Docker auf VPS/vServer installieren
Inhaltsverzeichnis
0. Überblick
- Verwendetes System: Debian 11 64 bit
- Genutzter User: Ich nehme alles als «root» vor
- Zeitdauer: ca. 10 Minuten
- Schwierigkeit: Einfach. Nur Code kopieren 😉
- Besonderheiten:
Die Installation von Docker / Docker Compose wird hier vorausgesetzt.
1. Grafana installieren
1.1 Einleitung
Grafana (https://grafana.com) ist eine open source Software, welche Daten aus verschiedenen Quellen in einem modernen Design aufbereiten kann. Als Datenquellen können unter anderem MySQL, PostgreSQL, Prometheus und vieles mehr dienen.
1.2 Infos zu yml Dateien
Bei yml Dateien ist es sehr wichtig, dass die Zeilen alle richtig eingerückt sind. Die Zeilen MÜSSEN immer mit der Leertaste eingerückt werden. Es dürfen KEINE Tabs enthalten sein. Sie können den nachfolgenden Code immer online «überprüfen» lassen. Die meisten Fehler entstehen nämlich durch die falsche Formatierung. Ein Dienst zum Überprüfen ist zum Beispiel: https://codebeautify.org/yaml-validator
1.3 Vorbereitung
Diese Anleitung basiert auf dem aktuellen Debian 10 Betriebssystem. Grafana werden wir unter Docker realisieren. Dies ermöglicht uns später sehr schnelle Updates und eine schnelle Installation.
Um Grafana neben anderen Diensten auf unserem Server betreiben zu können, nutzen wir hier den Reverse Proxy Traefik.
1.3.1 Verzeichnis erstellen
Wir erstellen uns ein neues Verzeichnis, in welchem wir später alle Daten von Grafana abspeichern. Dazu geben wir folgendes in der Konsole ein:
mkdir -p /opt/containers/grafana/{grafana,prometheus}
Sie können hier auch ein anderes Verzeichnis verwenden. Müssen dann aber die gesamte Anleitung entsprechend anpassen.
Nun müssen wir noch die Rechte des Ordners anpassen. Dazu geben Sie folgendes ein:
chown 1000:1000 /opt/containers/grafana/grafana
1.3.2 docker-compose.yml erstellen
Nun können wir mit der eigentlichen «Installation» von Grafana beginnen. Dazu öffnen Sie folgende Datei:
nano /opt/containers/grafana/docker-compose.yml
Nun kopieren Sie folgenden Code in die Datei. Dieser Code ist unser Bauplan für unseren Grafana Container.
version: '3'
services:
mon_prometheus:
image: prom/prometheus:latest
container_name: mon_prometheus
restart: unless-stopped
volumes:
- ./prometheus/prometheus.yml:/etc/prometheus/prometheus.yml
depends_on:
- mon_node-exporter
- mon_cadvisor
networks:
- default
mon_node-exporter:
image: prom/node-exporter:latest
container_name: mon_node-exporter
restart: unless-stopped
volumes:
- /proc:/host/proc:ro
- /sys:/host/sys:ro
- /:/rootfs:ro
command:
- '--path.procfs=/host/proc'
- '--path.sysfs=/host/sys'
- '--path.rootfs=/rootfs'
- '--collector.filesystem.ignored-mount-points="^(/rootfs|/host|)/(sys|proc|dev|host|etc)($$|/)"'
- '--collector.filesystem.ignored-fs-types="^(sys|proc|auto|cgroup|devpts|ns|au|fuse\.lxc|mqueue)(fs|)$$"'
networks:
- default
mon_cadvisor:
image: google/cadvisor:latest
container_name: mon_cadvisor
restart: unless-stopped
volumes:
- /:/rootfs:ro
- /var/run:/var/run:rw
- /sys:/sys:ro
- /var/lib/docker/:/var/lib/docker:ro
networks:
- default
mon_grafana:
image: grafana/grafana:latest
container_name: mon_grafana
restart: unless-stopped
volumes:
- /opt/containers/grafana/grafana:/var/lib/grafana
user: "1000" # USER ID des Docker Users anpassen
depends_on:
- mon_prometheus
networks:
- default
labels:
- "traefik.enable=true"
- "traefik.http.routers.grafana.entrypoints=http"
- "traefik.http.routers.grafana.rule=Host(`grafana.euredomain.de`)"
- "traefik.http.middlewares.grafana-https-redirect.redirectscheme.scheme=https"
- "traefik.http.routers.grafana.middlewares=grafana-https-redirect"
- "traefik.http.routers.grafana-secure.entrypoints=https"
- "traefik.http.routers.grafana-secure.rule=Host(`grafana.euredomain.de`)"
- "traefik.http.routers.grafana-secure.tls=true"
- "traefik.http.routers.grafana-secure.tls.certresolver=http"
- "traefik.http.routers.grafana-secure.service=grafana"
- "traefik.http.services.grafana.loadbalancer.server.port=3000"
- "traefik.docker.network=proxy"
- "traefik.http.routers.grafana-secure.middlewares=secHeaders@file"
networks:
- proxy
- default
networks:
proxy:
external: true
Nun müssen wir noch einiges anpassen.
1.3.3 Hostname anpassen
Nun müssen Sie noch den Hostnamen anpassen, über welchen später Grafana erreichbar sein soll.
Diese beiden Zeilen müssen Sie anpassen.
- "traefik.http.routers.grafana.rule=Host(`grafana.euredomain.de `)"
- "traefik.http.routers.grafana-secure.rule=Host(`grafana.euredomain.de`)"
In meinem Fall also:
- "traefik.http.routers.grafana.rule=Host(`grafana.testbereich.net`)"
- "traefik.http.routers.grafana-secure.rule=Host(`grafana.testbereich.net`)"
Wenn Sie Grafana direkt auf Ihrer «Hauptdomain» betreiben wollen, dann ändern Sie es folgendermassen ab:
"traefik.http.routers.grafana.rule=Host(`www.euredomain.de`,`euredomain.de`)"
"traefik.http.routers.grafana-secure.rule=Host(`www.euredomain.de`,`euredomain.de`)"
1.3.4 Prometheus konfigurieren
Nun müssen wir noch Prometheus konfigurieren. Dazu legen wir uns eine neue Datei an.
nano /opt/containers/grafana/prometheus/prometheus.yml
Geben Sie nun folgendes ein:
global:
scrape_interval: 15s
evaluation_interval: 15s
rule_files:
scrape_configs:
- job_name: 'node-exporter'
static_configs:
- targets: ['mon_node-exporter:9100']
- job_name: 'cadvisor'
static_configs:
- targets: ['mon_cadvisor:8080']
2. Grafana starten
Geben Sie nun folgendes ein, um Ihren Grafana Container zu starten:
docker compose -f /opt/containers/grafana/docker-compose.yml up -d Beim ersten Start des Containers wird Grafana initialisiert. Dies bedeutet, dass die Datenbank eingerichtet, Ihre Einstellungen übernommen werden und vieles mehr. Daher dauert es einige Minuten, bis der Container dann über die Webseite erreichbar ist. Bei mir hat es ca. 2 Minuten gedauert.

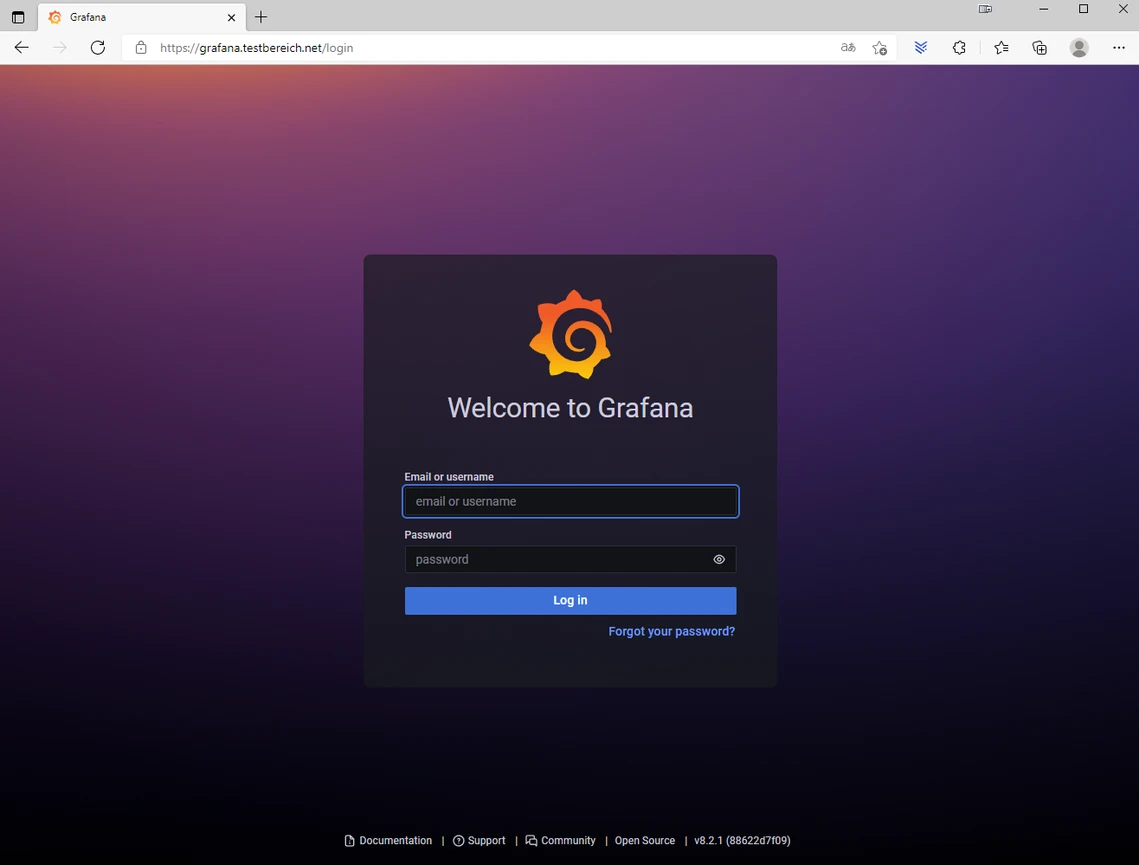

Gehen Sie nun auf Ihre Webseite (z.B. grafana.euredomain.de). Sie sollten nun folgendes sehen:
Die Zugangsdaten lauten:
- Nutzername: admin
- Passwort: admin

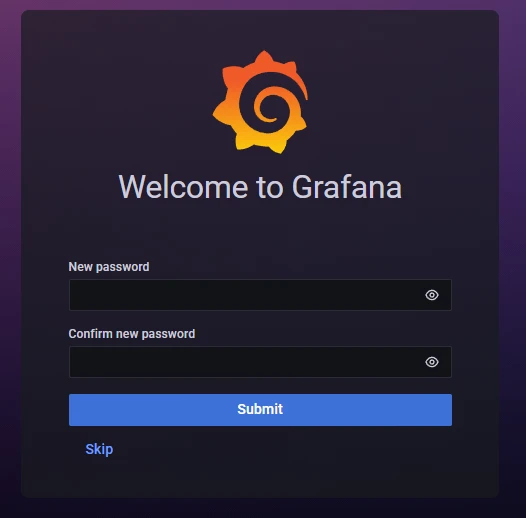

Nun werden Sie aufgefordert ein neues Kennwort zu vergeben.

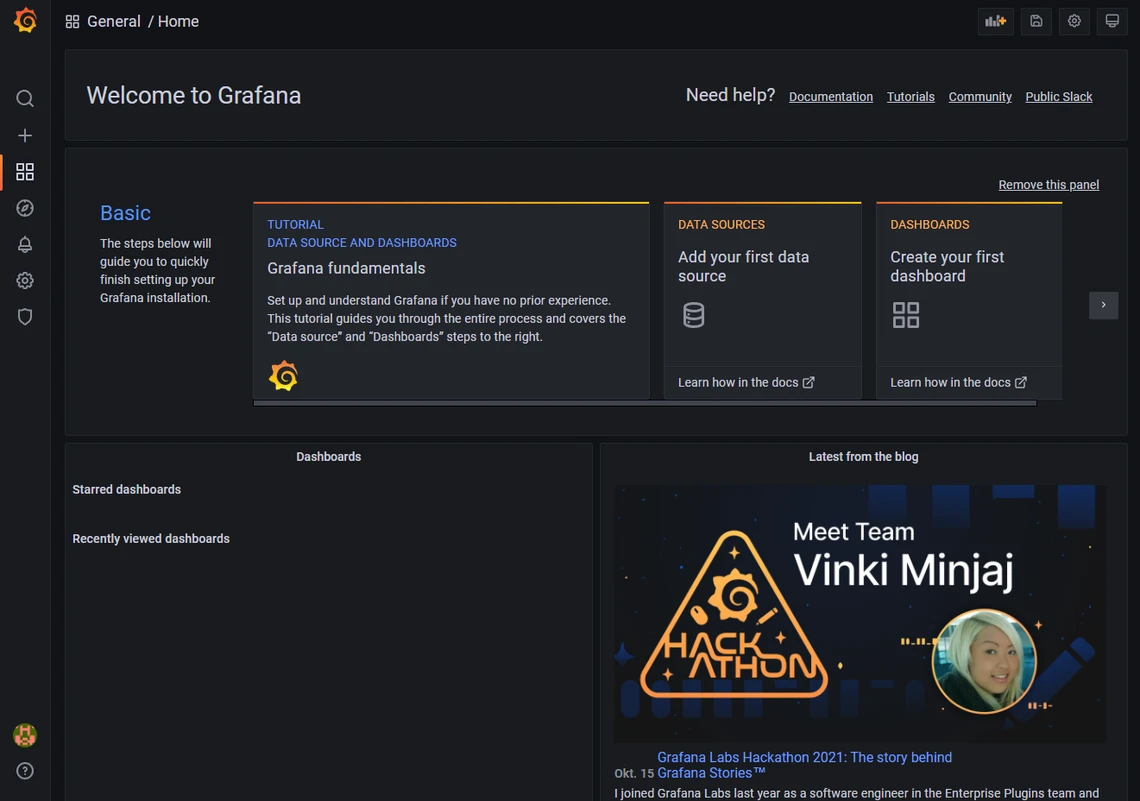

Anschliessend sehen Sie das Grafana Dashboard.
3. Mit Prometheus verbinden

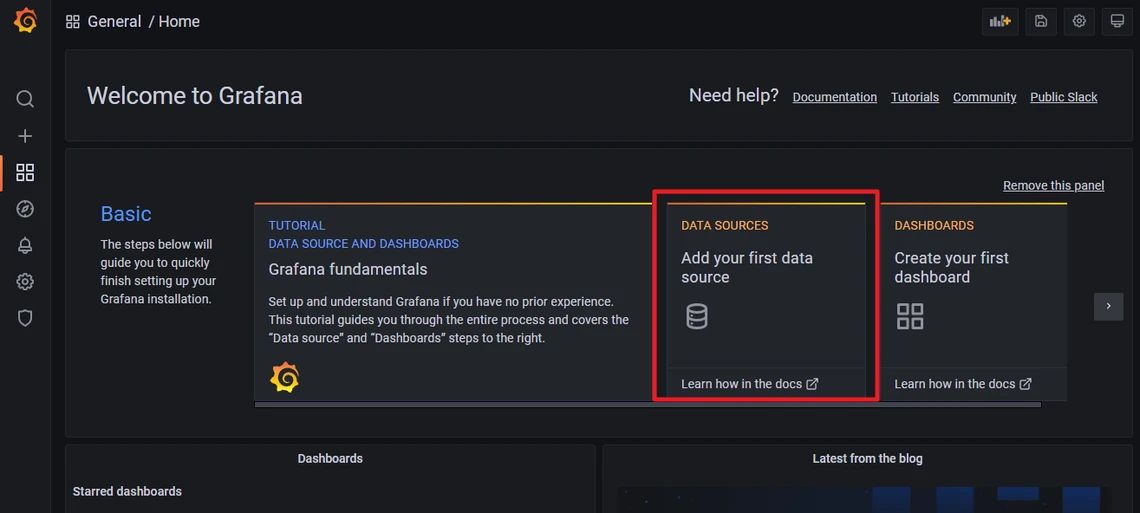

Um die Daten von unserem Server zu bekommen, müssen wir uns mit Prometheus verbinden. Dazu klicken Sie auf «Add your first data source».

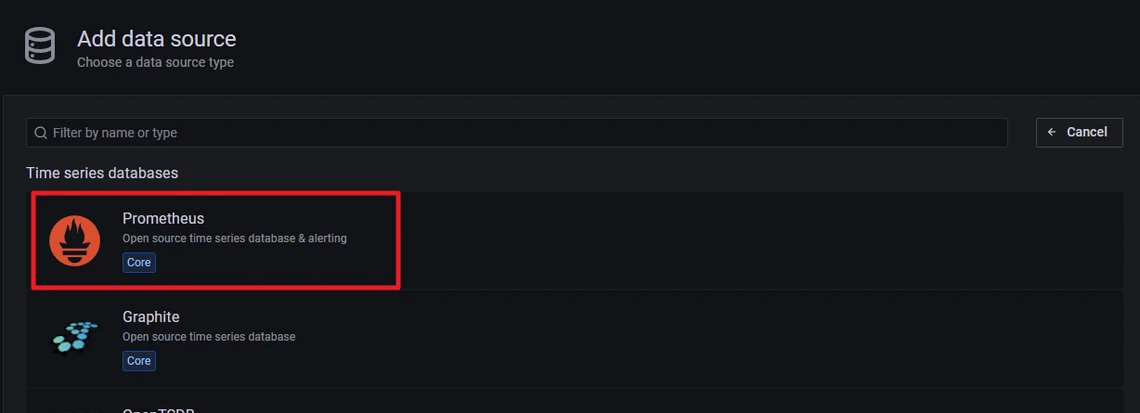

Hier wählen Sie «Prometheus» aus.

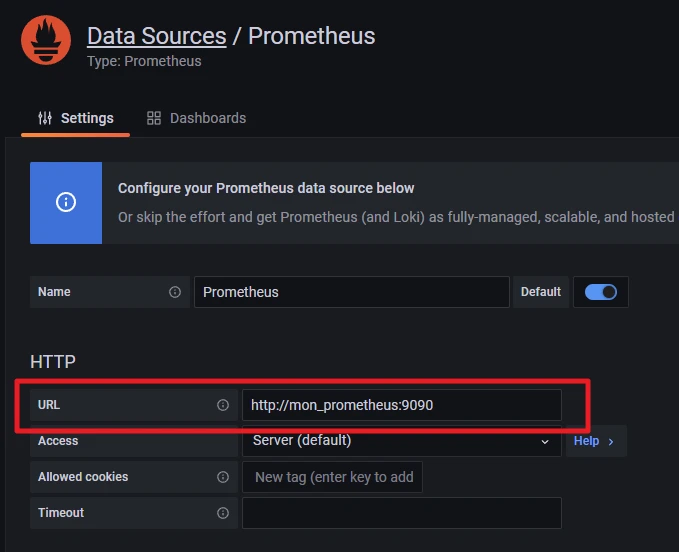

Nun geben Sie folgendes bei URL ein:
http://mon_prometheus:9090

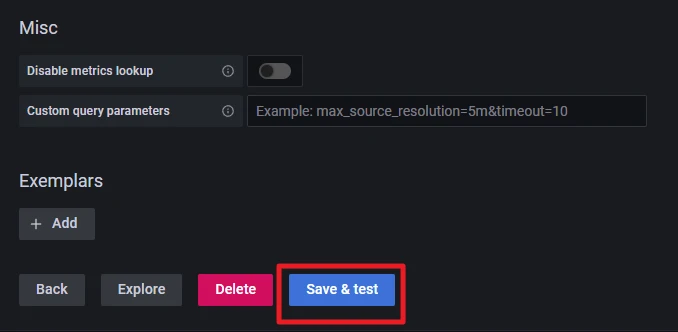

Scrollen Sie anschliessend nach unten und klicken Sie auf «Save & Test».

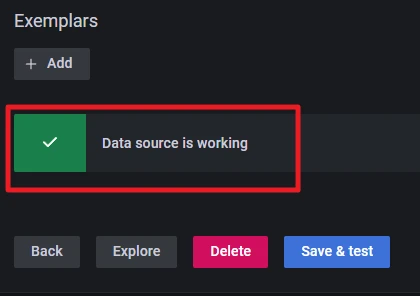

Wenn Sie alles richtig gemacht haben, dann sollte diese Meldung erscheinen.
4. Neues Dashboard erstellen
Nun wollen wir unser erstes eigenes Dashboard erstellen. Wir wollen uns darin Daten über unseren vServer anzeigen lassen.

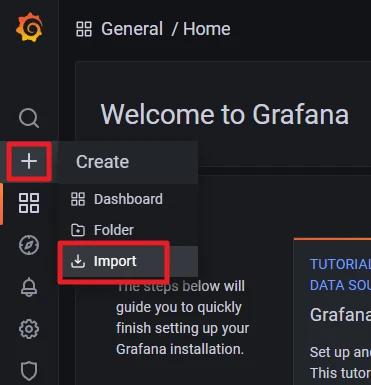

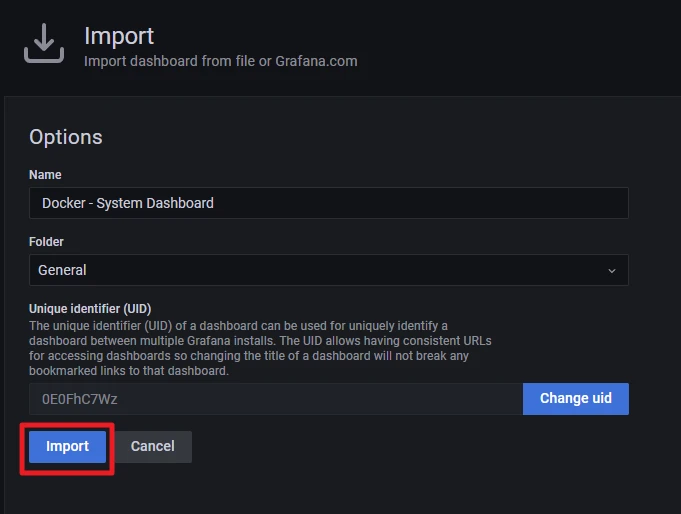

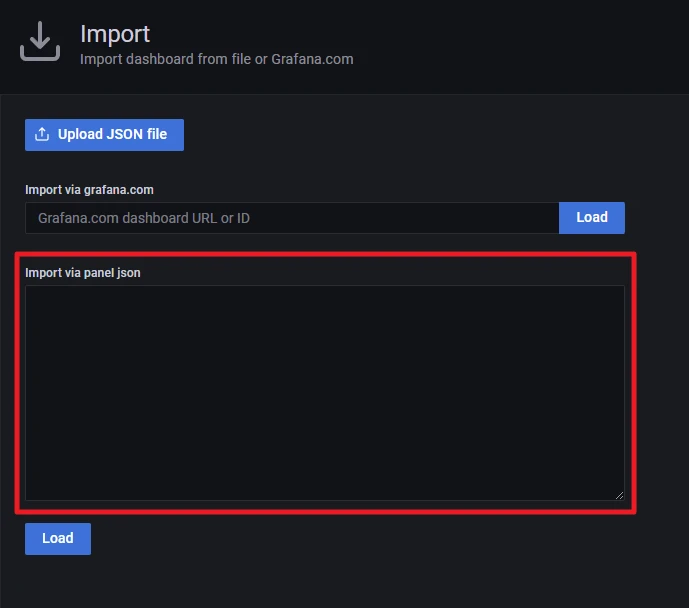

Klicken Sie nun auf das «+» und anschliessend «Import».

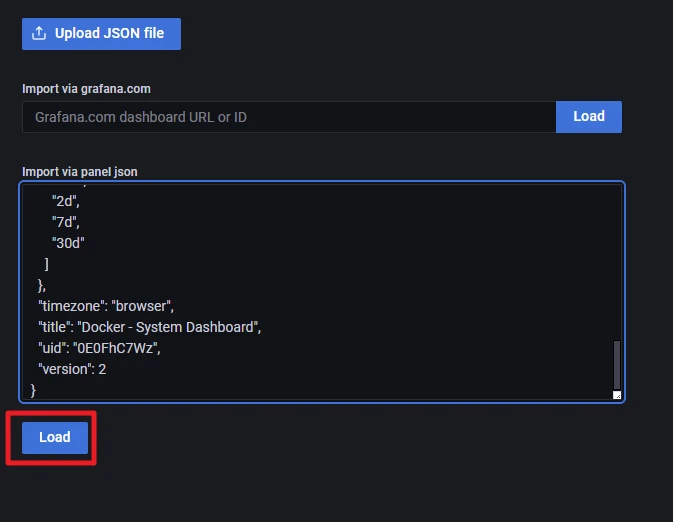

Hier kopieren Sie nun folgenden langen Code hinein.
Code:
{
"annotations": {
"list": [
{
"builtIn": 1,
"datasource": "Prometheus",
"enable": true,
"hide": true,
"iconColor": "rgba(0, 211, 255, 1)",
"name": "Annotations & Alerts",
"type": "dashboard"
}
]
},
"description": "",
"editable": true,
"fiscalYearStartMonth": 0,
"gnetId": 893,
"graphTooltip": 1,
"id": 3,
"iteration": 1634498318206,
"links": [],
"liveNow": false,
"panels": [
{
"cacheTimeout": null,
"datasource": "Prometheus",
"fieldConfig": {
"defaults": {
"color": {
"mode": "thresholds"
},
"mappings": [
{
"options": {
"match": "null",
"result": {
"text": "N/A"
}
},
"type": "special"
}
],
"thresholds": {
"mode": "absolute",
"steps": [
{
"color": "green",
"value": null
},
{
"color": "red",
"value": 80
}
]
},
"unit": "none"
},
"overrides": []
},
"gridPos": {
"h": 6,
"w": 4,
"x": 0,
"y": 0
},
"id": 31,
"interval": null,
"links": [],
"maxDataPoints": 100,
"options": {
"colorMode": "none",
"graphMode": "none",
"justifyMode": "auto",
"orientation": "horizontal",
"reduceOptions": {
"calcs": [
"lastNotNull"
],
"fields": "",
"values": false
},
"text": {},
"textMode": "auto"
},
"pluginVersion": "8.2.1",
"targets": [
{
"expr": "count(rate(container_last_seen{name=~\".+\"}[$interval]))",
"format": "time_series",
"intervalFactor": 2,
"refId": "A",
"step": 1800
}
],
"title": "Anzahl Docker Container",
"type": "stat"
},
{
"datasource": null,
"fieldConfig": {
"defaults": {
"color": {
"mode": "palette-classic"
},
"custom": {
"axisLabel": "",
"axisPlacement": "auto",
"barAlignment": 0,
"drawStyle": "line",
"fillOpacity": 0,
"gradientMode": "none",
"hideFrom": {
"legend": false,
"tooltip": false,
"viz": false
},
"lineInterpolation": "linear",
"lineWidth": 1,
"pointSize": 5,
"scaleDistribution": {
"type": "linear"
},
"showPoints": "auto",
"spanNulls": false,
"stacking": {
"group": "A",
"mode": "none"
},
"thresholdsStyle": {
"mode": "off"
}
},
"mappings": [],
"thresholds": {
"mode": "absolute",
"steps": [
{
"color": "green",
"value": null
},
{
"color": "red",
"value": 80
}
]
},
"unit": "decbytes"
},
"overrides": []
},
"gridPos": {
"h": 7,
"w": 8,
"x": 4,
"y": 0
},
"id": 39,
"options": {
"legend": {
"calcs": [],
"displayMode": "list",
"placement": "bottom"
},
"tooltip": {
"mode": "single"
}
},
"pluginVersion": "8.2.1",
"targets": [
{
"expr": "node_memory_MemTotal_bytes - node_memory_MemAvailable_bytes",
"interval": "",
"legendFormat": "",
"refId": "A"
}
],
"timeFrom": null,
"timeShift": null,
"title": "RAM Verbrauch",
"type": "timeseries"
},
{
"datasource": "Prometheus",
"fieldConfig": {
"defaults": {
"color": {
"mode": "palette-classic"
},
"custom": {
"axisLabel": "",
"axisPlacement": "auto",
"barAlignment": 0,
"drawStyle": "line",
"fillOpacity": 0,
"gradientMode": "none",
"hideFrom": {
"legend": false,
"tooltip": false,
"viz": false
},
"lineInterpolation": "linear",
"lineWidth": 1,
"pointSize": 5,
"scaleDistribution": {
"type": "linear"
},
"showPoints": "auto",
"spanNulls": false,
"stacking": {
"group": "A",
"mode": "none"
},
"thresholdsStyle": {
"mode": "off"
}
},
"mappings": [],
"thresholds": {
"mode": "absolute",
"steps": [
{
"color": "green",
"value": null
},
{
"color": "red",
"value": 80
}
]
},
"unit": "decbytes"
},
"overrides": []
},
"gridPos": {
"h": 7,
"w": 12,
"x": 12,
"y": 0
},
"id": 13,
"links": [],
"options": {
"legend": {
"calcs": [],
"displayMode": "list",
"placement": "bottom"
},
"tooltip": {
"mode": "single"
}
},
"pluginVersion": "8.2.1",
"targets": [
{
"expr": "node_filesystem_size_bytes{fstype=\"ext4\"} - node_filesystem_free_bytes{fstype=\"ext4\"}",
"format": "time_series",
"hide": false,
"interval": "",
"intervalFactor": 2,
"legendFormat": "{{device}}",
"refId": "A",
"step": 600
}
],
"timeFrom": null,
"timeShift": null,
"title": "Festplatten Verbrauch",
"type": "timeseries"
},
{
"cacheTimeout": null,
"datasource": "Prometheus",
"fieldConfig": {
"defaults": {
"color": {
"mode": "thresholds"
},
"decimals": 0,
"mappings": [
{
"options": {
"match": "null",
"result": {
"text": "N/A"
}
},
"type": "special"
}
],
"max": 500000000,
"min": 0,
"thresholds": {
"mode": "absolute",
"steps": [
{
"color": "rgba(50, 172, 45, 0.97)",
"value": null
},
{
"color": "rgba(237, 129, 40, 0.89)",
"value": 400000000
},
{
"color": "rgba(245, 54, 54, 0.9)"
}
]
},
"unit": "decbytes"
},
"overrides": []
},
"gridPos": {
"h": 6,
"w": 4,
"x": 0,
"y": 6
},
"id": 30,
"interval": null,
"links": [],
"maxDataPoints": 100,
"options": {
"orientation": "horizontal",
"reduceOptions": {
"calcs": [
"lastNotNull"
],
"fields": "",
"values": false
},
"showThresholdLabels": false,
"showThresholdMarkers": true,
"text": {}
},
"pluginVersion": "8.2.1",
"targets": [
{
"expr": "(node_memory_SwapTotal_bytes{instance=~'mon_node-exporter:9100'} - node_memory_SwapFree_bytes{instance=~'mon_node-exporter:9100'})",
"format": "time_series",
"intervalFactor": 2,
"legendFormat": "",
"refId": "A",
"step": 1800
}
],
"title": "Swap",
"type": "gauge"
},
{
"cacheTimeout": null,
"datasource": null,
"fieldConfig": {
"defaults": {
"displayName": "",
"mappings": [],
"max": 100,
"min": 0,
"thresholds": {
"mode": "absolute",
"steps": [
{
"color": "green",
"value": null
},
{
"color": "red",
"value": 80
}
]
}
},
"overrides": []
},
"gridPos": {
"h": 8,
"w": 8,
"x": 4,
"y": 7
},
"id": 35,
"links": [],
"options": {
"orientation": "auto",
"reduceOptions": {
"calcs": [
"last"
],
"fields": "",
"values": false
},
"showThresholdLabels": false,
"showThresholdMarkers": false,
"text": {}
},
"pluginVersion": "8.2.1",
"targets": [
{
"expr": "100 - (avg by (cpu) (irate(node_cpu_seconds_total{mode=\"idle\"}[1m])) *100)",
"hide": false,
"interval": "",
"legendFormat": "",
"refId": "A"
},
{
"expr": "(irate(node_cpu_seconds_total{mode=\"idle\"}[1m])) ",
"hide": true,
"interval": "",
"legendFormat": "",
"refId": "B"
}
],
"timeFrom": null,
"timeShift": null,
"title": "CPU Auslastung",
"type": "gauge"
},
{
"aliasColors": {},
"bars": false,
"dashLength": 10,
"dashes": false,
"datasource": "Prometheus",
"editable": true,
"error": false,
"fieldConfig": {
"defaults": {
"links": []
},
"overrides": []
},
"fill": 1,
"fillGradient": 0,
"grid": {},
"gridPos": {
"h": 8,
"w": 12,
"x": 12,
"y": 7
},
"hiddenSeries": false,
"id": 9,
"legend": {
"alignAsTable": true,
"avg": false,
"current": false,
"hideEmpty": false,
"hideZero": false,
"max": false,
"min": false,
"rightSide": true,
"show": true,
"total": false,
"values": false
},
"lines": true,
"linewidth": 2,
"links": [],
"nullPointMode": "null as zero",
"options": {
"alertThreshold": true
},
"percentage": false,
"pluginVersion": "8.2.1",
"pointradius": 5,
"points": false,
"renderer": "flot",
"seriesOverrides": [],
"spaceLength": 10,
"stack": false,
"steppedLine": false,
"targets": [
{
"expr": "sum(rate(container_network_transmit_bytes_total{name=~\".+\"}[$interval])) by (name)",
"intervalFactor": 2,
"legendFormat": "{{name}}",
"refId": "A",
"step": 240
},
{
"expr": "rate(container_network_transmit_bytes_total{id=\"/\"}[$interval])",
"hide": true,
"intervalFactor": 2,
"legendFormat": "",
"refId": "B",
"step": 10
}
],
"thresholds": [],
"timeFrom": null,
"timeRegions": [],
"timeShift": null,
"title": "Ausgehender Netzwerkverkehr pro Container",
"tooltip": {
"msResolution": true,
"shared": true,
"sort": 0,
"value_type": "cumulative"
},
"type": "graph",
"xaxis": {
"buckets": null,
"mode": "time",
"name": null,
"show": true,
"values": []
},
"yaxes": [
{
"format": "Bps",
"label": "",
"logBase": 1,
"max": null,
"min": null,
"show": true
},
{
"format": "short",
"label": "",
"logBase": 10,
"max": 8,
"min": 0,
"show": false
}
],
"yaxis": {
"align": false,
"alignLevel": null
}
},
{
"cacheTimeout": null,
"datasource": "Prometheus",
"fieldConfig": {
"defaults": {
"color": {
"mode": "thresholds"
},
"decimals": 1,
"mappings": [
{
"options": {
"match": "null",
"result": {
"text": "N/A"
}
},
"type": "special"
}
],
"max": 1,
"min": 0,
"thresholds": {
"mode": "absolute",
"steps": [
{
"color": "rgba(50, 172, 45, 0.97)",
"value": null
},
{
"color": "rgba(237, 129, 40, 0.89)",
"value": 0.75
},
{
"color": "rgba(245, 54, 54, 0.9)",
"value": 0.9
}
]
},
"unit": "percentunit"
},
"overrides": []
},
"gridPos": {
"h": 5,
"w": 4,
"x": 0,
"y": 12
},
"id": 26,
"interval": null,
"links": [],
"maxDataPoints": 100,
"options": {
"orientation": "horizontal",
"reduceOptions": {
"calcs": [
"lastNotNull"
],
"fields": "",
"values": false
},
"showThresholdLabels": false,
"showThresholdMarkers": true,
"text": {}
},
"pluginVersion": "8.2.1",
"targets": [
{
"expr": "min((node_filesystem_size_bytes{fstype=~\"xfs|ext4\",instance=\"mon_node-exporter:9100\"} - node_filesystem_free_bytes{fstype=~\"xfs|ext4\",instance=\"mon_node-exporter:9100\"} )/ node_filesystem_size_bytes{fstype=~\"xfs|ext4\",instance=\"mon_node-exporter:9100\"})",
"format": "time_series",
"hide": false,
"interval": "",
"intervalFactor": 2,
"legendFormat": "",
"refId": "A",
"step": 1800
}
],
"title": "Festplatten Auslastung",
"type": "gauge"
},
{
"columns": [
{
"text": "Current",
"value": "current"
}
],
"datasource": null,
"editable": true,
"error": false,
"fontSize": "100%",
"gridPos": {
"h": 9,
"w": 8,
"x": 4,
"y": 15
},
"id": 37,
"links": [],
"pageSize": null,
"scroll": true,
"showHeader": true,
"sort": {
"col": 1,
"desc": true
},
"styles": [
{
"align": "auto",
"colorMode": null,
"colors": [
"rgba(245, 54, 54, 0.9)",
"rgba(237, 129, 40, 0.89)",
"rgba(50, 172, 45, 0.97)"
],
"decimals": 2,
"pattern": "/.*/",
"thresholds": [
"10000000",
" 25000000"
],
"type": "number",
"unit": "decbytes"
}
],
"targets": [
{
"expr": "sum(container_spec_memory_limit_bytes{name=~\".+\"} - container_memory_usage_bytes{name=~\".+\"}) by (name) ",
"hide": true,
"intervalFactor": 2,
"legendFormat": "{{name}}",
"metric": "",
"refId": "A",
"step": 240
},
{
"expr": "sum(container_spec_memory_limit_bytes{name=~\".+\"}) by (name) ",
"hide": true,
"intervalFactor": 2,
"legendFormat": "{{name}}",
"refId": "B",
"step": 240
},
{
"expr": "container_memory_usage_bytes{name=~\".+\"}",
"hide": false,
"intervalFactor": 2,
"legendFormat": "{{name}}",
"refId": "C",
"step": 240
}
],
"title": "RAM Auslastung der Container",
"transform": "timeseries_aggregations",
"type": "table-old"
},
{
"aliasColors": {},
"bars": false,
"dashLength": 10,
"dashes": false,
"datasource": "Prometheus",
"editable": true,
"error": false,
"fieldConfig": {
"defaults": {
"links": []
},
"overrides": []
},
"fill": 1,
"fillGradient": 0,
"grid": {},
"gridPos": {
"h": 9,
"w": 12,
"x": 12,
"y": 15
},
"hiddenSeries": false,
"id": 8,
"legend": {
"alignAsTable": true,
"avg": false,
"current": false,
"max": false,
"min": false,
"rightSide": true,
"show": true,
"total": false,
"values": false
},
"lines": true,
"linewidth": 2,
"links": [],
"nullPointMode": "null as zero",
"options": {
"alertThreshold": true
},
"percentage": false,
"pluginVersion": "8.2.1",
"pointradius": 5,
"points": false,
"renderer": "flot",
"seriesOverrides": [],
"spaceLength": 10,
"stack": false,
"steppedLine": false,
"targets": [
{
"expr": "sum(rate(container_network_receive_bytes_total{name=~\".+\"}[$interval])) by (name)",
"intervalFactor": 2,
"legendFormat": "{{name}}",
"refId": "A",
"step": 240
},
{
"expr": "- rate(container_network_transmit_bytes_total{name=~\".+\"}[$interval])",
"hide": true,
"intervalFactor": 2,
"legendFormat": "{{name}}",
"refId": "B",
"step": 10
}
],
"thresholds": [],
"timeFrom": null,
"timeRegions": [],
"timeShift": null,
"title": "Eingehender Netzwerkverkehr pro Container",
"tooltip": {
"msResolution": true,
"shared": true,
"sort": 0,
"value_type": "cumulative"
},
"type": "graph",
"xaxis": {
"buckets": null,
"mode": "time",
"name": null,
"show": true,
"values": []
},
"yaxes": [
{
"format": "Bps",
"label": null,
"logBase": 1,
"max": null,
"min": null,
"show": true
},
{
"format": "short",
"label": null,
"logBase": 1,
"max": null,
"min": null,
"show": true
}
],
"yaxis": {
"align": false,
"alignLevel": null
}
},
{
"cacheTimeout": null,
"datasource": "Prometheus",
"fieldConfig": {
"defaults": {
"decimals": 0,
"mappings": [
{
"id": 0,
"op": "=",
"text": "N/A",
"type": 1,
"value": "null"
}
],
"max": 100,
"min": 0,
"thresholds": {
"mode": "absolute",
"steps": [
{
"color": "rgba(50, 172, 45, 0.97)",
"value": null
},
{
"color": "rgba(237, 129, 40, 0.89)",
"value": 70
},
{
"color": "rgba(245, 54, 54, 0.9)",
"value": 90
}
]
},
"unit": "percent"
},
"overrides": []
},
"gridPos": {
"h": 7,
"w": 4,
"x": 0,
"y": 17
},
"id": 25,
"links": [],
"options": {
"orientation": "horizontal",
"reduceOptions": {
"calcs": [
"lastNotNull"
],
"fields": "",
"values": false
},
"showThresholdLabels": false,
"showThresholdMarkers": true,
"text": {}
},
"pluginVersion": "8.2.1",
"targets": [
{
"expr": "((node_memory_MemTotal_bytes - node_memory_MemAvailable_bytes) / node_memory_MemTotal_bytes) * 100 ",
"format": "time_series",
"interval": "",
"intervalFactor": 2,
"legendFormat": "",
"refId": "A",
"step": 1800
}
],
"timeFrom": null,
"timeShift": null,
"title": "RAM Auslastung",
"type": "gauge"
},
{
"aliasColors": {},
"bars": false,
"cacheTimeout": null,
"dashLength": 10,
"dashes": false,
"datasource": "Prometheus",
"editable": true,
"error": false,
"fieldConfig": {
"defaults": {
"links": []
},
"overrides": []
},
"fill": 5,
"fillGradient": 0,
"grid": {},
"gridPos": {
"h": 8,
"w": 24,
"x": 0,
"y": 24
},
"hiddenSeries": false,
"id": 1,
"legend": {
"alignAsTable": true,
"avg": false,
"current": false,
"max": false,
"min": false,
"rightSide": true,
"show": true,
"total": false,
"values": false
},
"lines": true,
"linewidth": 1,
"links": [],
"nullPointMode": "null as zero",
"options": {
"alertThreshold": true
},
"percentage": false,
"pluginVersion": "8.2.1",
"pointradius": 5,
"points": false,
"renderer": "flot",
"seriesOverrides": [],
"spaceLength": 10,
"stack": true,
"steppedLine": false,
"targets": [
{
"expr": "sum(rate(container_cpu_usage_seconds_total{name=~\".+\"}[$interval])) by (name) * 100",
"hide": false,
"interval": "",
"intervalFactor": 2,
"legendFormat": "{{name}}",
"metric": "",
"refId": "F",
"step": 240
}
],
"thresholds": [],
"timeFrom": null,
"timeRegions": [],
"timeShift": null,
"title": "CPU Auslastung pro Container",
"tooltip": {
"msResolution": true,
"shared": true,
"sort": 0,
"value_type": "individual"
},
"type": "graph",
"xaxis": {
"buckets": null,
"mode": "time",
"name": null,
"show": true,
"values": []
},
"yaxes": [
{
"format": "percent",
"label": "",
"logBase": 1,
"max": null,
"show": true
},
{
"format": "short",
"label": null,
"logBase": 1,
"max": null,
"min": null,
"show": false
}
],
"yaxis": {
"align": false,
"alignLevel": null
}
},
{
"aliasColors": {},
"bars": false,
"dashLength": 10,
"dashes": false,
"datasource": "Prometheus",
"editable": true,
"error": false,
"fieldConfig": {
"defaults": {
"links": []
},
"overrides": []
},
"fill": 3,
"fillGradient": 0,
"grid": {},
"gridPos": {
"h": 9,
"w": 24,
"x": 0,
"y": 32
},
"hiddenSeries": false,
"id": 10,
"legend": {
"alignAsTable": true,
"avg": false,
"current": false,
"max": false,
"min": false,
"rightSide": true,
"show": true,
"total": false,
"values": false
},
"lines": true,
"linewidth": 2,
"links": [],
"nullPointMode": "null as zero",
"options": {
"alertThreshold": true
},
"percentage": false,
"pluginVersion": "8.2.1",
"pointradius": 5,
"points": false,
"renderer": "flot",
"seriesOverrides": [],
"spaceLength": 10,
"stack": true,
"steppedLine": false,
"targets": [
{
"expr": "sum(container_memory_rss{name=~\".+\"}) by (name)",
"hide": false,
"intervalFactor": 2,
"legendFormat": "{{name}}",
"refId": "A",
"step": 240
},
{
"expr": "container_memory_usage_bytes{name=~\".+\"}",
"hide": true,
"intervalFactor": 2,
"legendFormat": "{{name}}",
"refId": "B",
"step": 240
}
],
"thresholds": [],
"timeFrom": null,
"timeRegions": [],
"timeShift": null,
"title": "RAM Auslastung pro Container",
"tooltip": {
"msResolution": true,
"shared": true,
"sort": 0,
"value_type": "individual"
},
"type": "graph",
"xaxis": {
"buckets": null,
"mode": "time",
"name": null,
"show": true,
"values": []
},
"yaxes": [
{
"format": "bytes",
"label": "",
"logBase": 1,
"max": null,
"min": null,
"show": true
},
{
"format": "short",
"label": null,
"logBase": 1,
"max": null,
"min": null,
"show": true
}
],
"yaxis": {
"align": false,
"alignLevel": null
}
}
],
"refresh": "5s",
"schemaVersion": 31,
"style": "dark",
"tags": [],
"templating": {
"list": [
{
"auto": true,
"auto_count": 50,
"auto_min": "50s",
"current": {
"selected": false,
"text": "30s",
"value": "30s"
},
"description": null,
"error": null,
"hide": 0,
"label": "interval",
"name": "interval",
"options": [
{
"selected": false,
"text": "auto",
"value": "$__auto_interval_interval"
},
{
"selected": true,
"text": "30s",
"value": "30s"
},
{
"selected": false,
"text": "1m",
"value": "1m"
},
{
"selected": false,
"text": "2m",
"value": "2m"
},
{
"selected": false,
"text": "3m",
"value": "3m"
},
{
"selected": false,
"text": "5m",
"value": "5m"
},
{
"selected": false,
"text": "7m",
"value": "7m"
},
{
"selected": false,
"text": "10m",
"value": "10m"
},
{
"selected": false,
"text": "30m",
"value": "30m"
},
{
"selected": false,
"text": "1h",
"value": "1h"
},
{
"selected": false,
"text": "6h",
"value": "6h"
},
{
"selected": false,
"text": "12h",
"value": "12h"
},
{
"selected": false,
"text": "1d",
"value": "1d"
},
{
"selected": false,
"text": "7d",
"value": "7d"
},
{
"selected": false,
"text": "14d",
"value": "14d"
},
{
"selected": false,
"text": "30d",
"value": "30d"
}
],
"query": "30s,1m,2m,3m,5m,7m,10m,30m,1h,6h,12h,1d,7d,14d,30d",
"queryValue": "",
"refresh": 2,
"skipUrlSync": false,
"type": "interval"
}
]
},
"time": {
"from": "now-1h",
"to": "now"
},
"timepicker": {
"refresh_intervals": [
"5s",
"10s",
"30s",
"1m",
"5m",
"15m",
"30m",
"1h",
"2h",
"1d"
],
"time_options": [
"5m",
"15m",
"1h",
"6h",
"12h",
"24h",
"2d",
"7d",
"30d"
]
},
"timezone": "browser",
"title": "Docker - System Dashboard",
"uid": "0E0FhC7Wz",
"version": 1
}
Klicken Sie nun auf «Load».
Nun müssen Sie nur noch auf «Import» klicken.
Jetzt sollten Sie folgendes Dashboard sehen. Es zeigt Ihnen die Anzahl an Docker Containern an, die CPU und RAM Auslastung sowie einige andere Informationen.
5. Grafana Dashboards öffentlich machen
Nun zeige ich Ihnen, wie Sie Ihre Dashboards einfach «teilen» können. Standardmässig muss man sich einloggen, um sich das Dashboard ansehen zu können. Dies kann man aber ändern. Dazu müssen wir jedoch eine Einstellung in der docker compose Datei machen.
nano /opt/containers/grafana/docker-compose.yml
Hier fügen Sie folgendes hinzu:
environment:
- GF_AUTH_ANONYMOUS_ENABLED=true

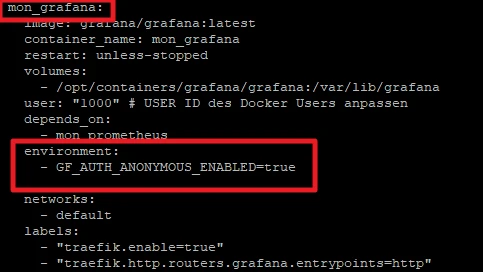

Bei mir sieht es dann so aus:
Wichtig ist, dass es in dem Block von «mon_grafana» ist, da die Einstellungen sonst nicht funktionieren.
Anschliessend beenden wir den Container und starten ihn neu.
docker compose -f /opt/containers/grafana/docker-compose.yml down
docker compose -f /opt/containers/grafana/docker-compose.yml up -d Nun können Sie auf ein Dashboard klicken und klicken Sie auf die «3 Punkte».

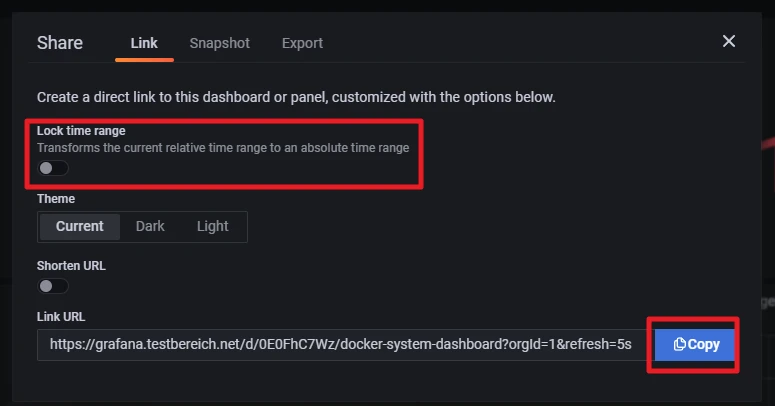

Jetzt bekommen Sie diese Ansicht. Hier können Sie noch Einstellungen vornehmen und dann auf «Copy» klicken. Mit dem Link können Sie dann auf Ihr Dashboard zugreifen, ohne dass Sie sich anmelden müssen.
VPS Server von METANET
Finden Sie den Server der zu Ihren Anforderungen passt – jetzt einfach vergleichen.
Weitere passende Themen
